OPAX BGR-12 WIFI OUTDOOR SIREN ALARM SİSTEMİ

KULLANIM KLAVUZU

Opax WIFI siren alarm sistemi (BGR-12), Üzerinde dahili 8 Ledli ‘i, 2 adet yüksek sessli piezzo siren sesi ve yüksek kapasiteli lityum batarya (3.7V / 1200mAh) ile işlem çekirdeği olarak 8 bit mikro güç işlemcisi kullanır. Alarm Sistemimiz WIFI üzerinden ağa bağlanabilir ve bağımsız bir alarm paneli olarak kullanılabilir. Wifi Alarm siren Sistemimizi , evlerde , villalarda, küçük işletmelerde , apartman dairelerinde , bağevlerinde vb. Yaygın olarak kullanılır. Alarm tetiklendiğinde, Yüksek desibel ses çıkışı ve Kırmızı & Mavi renkli yanıp sönen güçlü ışık ile , alarm caydırıcılığını sağlar ve davetsiz misafirleri panikletir ve olay yerinden kaçmalarını sağlar:

Sirenin kapağı açılmaya çalışıldığında sabotaj alarmı, Mobil uygulama APP aracılığıyla sunucu üzerinden kullanıcıya iletilir. WIFI siren alarm sistemini (BGR-12), Mobil uygulama üzerinden Aktif (Devreye Alma) yada Pasif (Devre Dışı Bırakma) duruma getirebilirsiniz. Sirenimiz kendi başına bir alarm paneli ve bir alarm sistemidir , birden fazla dedektör , uzaktan kumanda ve kapı&pencere sensörleri eklenerek , tüm güvenlik ihtiyaçlarınızı ekonomik bir şekilde karşılayan bir alarm sistemidir..

.

.

.

Buzzers

Power Switch

Battery Port

Tamper

Power Input  Antenna

NEXT Button

Nixtube Display Mode

SET Button

AP Button

Alarming LEDs

LED Setting

Jumper

Şekil 1.1 Cihaz arayüzü

Display Ekranın altındaki jumper ile , 4 Lü -LED ışık modu ile 8 Li LED ışık modu arasında geçiş yapabilir, jumper kapağı 4 LED tarafından gösterilen yöne değiştirildiğinde, yalnızca ortadaki 4 LED (soldan No.3-No.6) açılacak ve jumper kapağı 8 LED tarafından gösterilen yöne geçtiğinde, 8 LED’in tümü yanar.

3.2 Normal durumda,

Display Ekranda “OF”, “Devre Dışı ( Alarm Pasif) ” durum Alarm Pasif/Devre Dışı;

Display Ekranda “ON”, ” Alarm Aktif/ ” durum Alarm Aktif /Alarm Devrede ;

Display Ekranda “On”,, ” Alarm Aktif (Ev İçi Kurulum) / ” durum Alarm Aktif (Ev içi Kurulum) /Alarm Devrede ; ;

Aşağıdaki tabloda gösterildiği gibi:

Tablo 1.2 Silahlı/Silahlı/Silahlı Talimatlar

.

3.3 Normal durumda,

Wifi Siren alarm sunucusu Elektrik Kesildiğinde veya Pil durumu zayıfladığında aşağıdaki,

Wifi Siren l AC (arıza) kesinti algıladığında, ana panel her 30 saniyede bir “Di” sesi verecektir.,

Wifi Siren AC (arıza) elektrik kesintisi ve pil düşüklüğü algıladığında, ana panelden her 30 saniyede bir “DiDiDi” sesi verecektir..

.

.

* Mobil APP üzerinden ,elektrik kesintisi olduğunda & Pil Seviyesi düşüklüğünde ,Opax uygulama üzerinden bildirim alacaksınız, ancak Opax alarm uygulmasında Alarm ayarları kısmındaki Sistem Bildirimlerini göster Butonu aktif ise , bu bildirimleri alacaksanız . AC (arıza) kayıp / pil düşük algıladığında, uygulama bu tür hataları veya arızaları size bildirim gönderecektir. , eğer arıza hala çözülmezse, bildirim mesajı arıza çözülene kadar her 2 saatte bir bildirim gönderilecektir.

.

Aşağıdaki tabloda gösterildiği gibi:

Tablo 1.3 Sistem Arıza Talimatları

.

Sistem ürün yazılımı yükseltme durumuna girdiğinde, Display ekranda “L0-L9”, ürün yazılımı yükseltme işleminin olduğunu gösterir. WIFI ağı kullanılamıyorsa, önce ağı yapılandırmak için [NEXT] veya AP düğmesine basın. Ve Cihazı Wifi ağınıza bağlayın.

.

Alarm pasif durumda iken , display ekranda OF/ON/On (OF/ON/On) göstergelerinden herhangi biri , yanıp sönüyorsa, cihazın bağlantısının kesildiği veya ağa bağlanıyor anlamına gelir, cihaz ağı yapılandırmak için [AP] düğmesine basabilir . Display ekranı sabit ışık “ON” yanıp sönmüyorsa, ağın başarıyla bağlandığı anlamına gelir, ağın değiştirilmesi gerekiyorsa yeni ağ ile eşleştirmek için AP modunu kullanabilir,

.

Aşağıdaki tabloda gösterildiği gibi.

Tablo 1.4 Ağ Durumu Talimatları

.

3 Farklı LED flaş Modu ayarlanabilir,

LED modu:

Sadece MAVİ:

Wifi Siren alarmı Aktif veya Pasif durumunda olduğunda, MAVİ LED’ler saniyede 3 kez yanıp sönerek flaş yapar Wifi Siren alarmı Alarm durumunda olduğunda, MAVİ LED’ler hızlı yanıp sönerek flaş yapar.

.

Sadece KIRMIZI:

Wifi Siren alarmı Aktif veya Pasif durumunda olduğunda, KIRMIZI LED’ler saniyede 3 kez yanıp sönerek flaş yapar Wifi Siren alarmı Alarm durumunda olduğunda, KIRMIZI LED’ler hızlı yanıp sönerek flaş yapar..

.

.

.

KIRMIZI + MAVİ:

Wifi Siren alarmı Aktif veya Pasif durumunda olduğunda, KIRMIZI+MAVİ LED’ler saniyede 3 kez yanıp sönerek flaş yapar Wifi Siren alarmı Alarm durumunda olduğunda, KIRMIZI+MAVİ LED’ler hızlı yanıp sönerek flaş yapar.

.

Bölge hataları: Aksesuarlar Arızası, Kapı Açık, Alarm, Düşük Güç, Sabotaj Alarmı vb., Bölge arıza durumu hala net olmadığında, display ekran arıza bölgesi numarasını gösterecektir.

.

Aşağıdaki tabloda gösterildiği gibi (sistem hatası varsayılanı 00 bölge numarasıdır):

Tablo 1.4 Bölge Arıza Talimatları

.

Aşağıdaki tabloda ekipmanın teknik parametreleri listelenmiştir.

Tablo 1.6 Teknik parametreler

.

.

Tablo 5.1 Düğme İşlemine Genel Bakış

Işık Renk modunu değiştirmek için [SET] tuşuna kısa basın . Varsayılan ışık kırmızı ve mavidir. Yalnızca kırmızı ışığa geçmek için bir kez basın, yalnızca mavi ışığa geçmek için tekrar basın ve kırmızı ve mavi ışığa geçmek için tekrar basın.

.

Cihaz kimliğini sorgulama, Ürün yazılımı sürümü.

.

.

Cihaz normal şekilde çalışırken, [NEXT] düğmesine bir kez basın. 8 Haneli Cihaz Kimliği, Dı̇splay Ekraninda sırayla görüntülenmelidir

.

.

Cihaz normal şekilde çalışırken, [AP] düğmesine bir kez basın. Ürün Yazılımı sürümünün 6 Hanelisi, nixie tüpünde sırayla görüntülenir.

.

.

Alarm Devreye Alınabilir veya Devre Dışı Bırakılabilir. Sistem Alarm Verdiğinde veya Devredeyken Devreden Çıkarılabilir.

.

.

Sistem Alarm durumundayken, kullanıcının ana paneli devre dışı bırakmanın bir yolu olmadığında, devre dışı bırakmak için [AP] + [NEXT] düğmelerine basılabilir.

.

.

Cihaz normal çalışıyor iken , ana panelin çalışma modunu değiştirmek için 【SET】 düğmesine bir kez kısa basın, bekleme modunu Alarm Pasif modundan Away Arm (Alarmı Aktif Et) moduna değiştirin, display ekranı “F1” i gösterecektir, Away Arm (Alarmı Aktif Et) modunu Home Arm (Ev İçi Kurulum) moduna değiştirin, display ekranı “F2” gösterecektir, Home Arm (Ev İçi Kurulum) Değiştirip Devre Dışı Bırakma moduna geçtiğinde display ekranı “F0” gösterecektir

.

.

Bu özellik Yalnızca cihaz WIFI’ye bağlandıktan sonra Opax APP üzerinden yapılabilir.. Varsayılan ayar “KAPALI” dır

.

.

Bu özellik Yalnızca cihaz WIFI’ye bağlandıktan sonra Opax APP üzerinden yapılabilir.. Varsayılan ayar “KAPALI” dır

.

.

Cihaz normal şekilde çalışırken (Alarm Durmu Pasif iken) , [SET] düğmesine 3 saniye boyunca uzun basın ve kısa bir bip sesi duyun… 1 ton, ardından uzaktan kumanda eşleştirme moduna girersinşz , Display ekranda “E” + “Uzaktan kumanda No” yu gösterir., örneğin “E1” uzaktan kumanda No.1 anlamına gelir, Bir sonraki uzaktan kumanda eşleştirmesine geçmek için, girmek için [İLERİ] düğmesine basın. Display ekranın LED’i yanıp sönerse, mevcut uzaktan kumandanın eşleştirilmediği anlamına gelir, kaydetmek için uzaktan kumandanın herhangi bir düğmesine basabilirsiniz. Display ekranın LED’i sabit yanıyorsa, mevcut uzaktan kumandanın önceden eşleştirildiği ve kullanıcının önce onu silmesi gerektiği ve ardından tekrar eşleştirilebileceği anlamına gelir. Eşleştirme başarılı olursa, cihaz “bip sesi…” 2 ton, Display ekranın LED’i yanıp sönerken , ışık sabit yanmaya dönüşürken, uzaktan kumandanın başarıyla eşleştirildiği anlamına gelir.

Not: 5 ton eşleme sırasında cihaz “bip…” uyarısı verirse, uzaktan kumandanın eşlendiği anlamına gelir.

.

.

Cihaz uzaktan kumanda eşleştirme durumundayken, [NEXT] tuşuna 3 saniye boyunca uzun basın, geçerli uzaktan kumanda karşılık gelen adres silinecek ve alarm kısa bir “bip sesi…” 2 ton ve Display ekranın LED’i sabit ışıktan ,yanıp sönmeye değişecek, başarılı bir şekilde silindiği anlamına gelir.

.

Cihaz uzaktan kumanda eşleştirme durumundayken, dedektör eşleştirme moduna girmek için [SET] düğmesine 1 kez basın.

.

.

Cihaz uzaktan kumanda eşleştirme durumundayken, [SET] düğmesine 1 kez kısa basın ve kısa bir bip sesi duyun… 1 ton, sonra dedektör eşleştirme moduna girin, Display ekranın “Bölge Numarası” nı gösterir, örneğin “12” Bölge No.12 anlamına gelir, Bir sonraki dedektör eşleştirmesine geçmek için, girmek için [NEXT] düğmesine basın. Display ekranın LED’i yanıp sönüyorsa , mevcut dedektörün eşleştirilmediği anlamına gelir, kaydetmek için dedektörden bir sinyal göndermeniz gerekmektedir.. Display ekranın LED’i sabit yanıyorsa, hareket dedektörünün eşleştirildiği ve kullanıcının önce onu silmesi gerektiği ve ardından tekrar eşleştirilebileceği anlamına gelir. Eşleştirme başarılı olursa, cihaz “bip sesi…” 2 ton, Display ekranın LED’i yanıp sönerken , sabit ışığa dönüşürken, dedektörün başarıyla eşleştiği anlamına gelir.

Not: Cihaz “bip sesi…” Eşleştirme sırasında 5 ton, dedektörün ayrıştırıldığı anlamına gelir.

.

.

Cihaz dedektör eşleştirme durumundayken, [NEXT] tuşuna 3 saniye boyunca uzun basın, geçerli dedektörün karşılık gelen adresi silinecek ve alarm kısa bir “bip sesi…” 2 ton ve Display ekranın LED’i sabit ışıktan ,yanıp sönmeye değişecek, başarılı bir şekilde silindiği anlamına gelir.

.

Cihaz dedektör eşleştirme durumundayken, bekleme durumuna geri dönmek için [SET] düğmesine 1 kez basın.

.

.

Yalnızca cihaz WIFI ile bağlandıktan sonra Opax APP üzerinden kontrol edilir ve değiştirilir . Varsayılan bölge türü “Hırsız Bölgesi” dır.yalnızca “Alarm Aktif”

modda çalışır ve gecikme olmadan alarm devreye girer .

Aşağıdaki tabloda, çeşitli bölge türlerinin karşılık gelen mantığı gösterilmektedir.

Tablo 2.1 Çeşitli Bölge Türlerinin Karşılık Gelen Mantığı

Not: Gecikme bölgesinin Alarm Gecikmesi, yalnızca cihaz WIFI bağlandıktan sonra süre verilebilir ve APP aracılığıyla kurulabilir.

Yalnızca Alarm WIFI’ye bağlandıktan sonra APP üzerinden kontrol edilebilir ve kurulabilir. Home Arm (Ev İçi Kurulum) listesinde yer alan bölgeler, “Home Armed” Evde iken kurulum modunda sistem olduğunda alarm tetiklemez.

.

Yalnızca Alarm WIFI’ye bağlandıktan sonra APP üzerinden kontrol edilebilir ve ayarlanabilir. Bu özelliği AÇTIĞINIZDA, sistem kapının açılma/kapanma durumunu algılayabilir.

.

2 Farklı şekilde Opax APP uygulamasına eklenir . Mobil uygulama WIFI ayrıştırma modu (Smart Link (Akıllı) AP ve “tek Tuşlu”Bağlantı)

Öncelikle Apple Store ve Google Storeden “Opax Alarm” diye uygulamamızı indirmeniz ve kayıt olmanzı gerekmektedir. Gerçek bir mail adresi kullanmanızı öneririz, Asla mobil uygulama için kullanılan kullanıcı adı ve şifrenizi unuttuğunuzda cihaza asla müdahele edilememektedir.

.

.

.

.

.

1.Smart Link (Akıllı Link) Bağlantısı

Cihaz normal şekilde çalışırken (Alarm Devre Dışı / Pasif ), [AP] düğmesine 3 saniye boyunca uzun basın ve kısa bir bip sesi duyun… 1 ton, AP eşleştirme moduna girdiğiniz anlamına gelir, ardından Display menüde “P1” i gösterir ve yanıp söner. Mobil uygulama üzerinde Yeni Cihaz Ekle Butonuna basınız (+) . “BGR-12” Modelini seçiniz, Gelen ekranda 2 seçenek çıkmaktadır, (1) Smart Link (Akıllı Bağlantı ) Bağlantısına basınız, Smart Link (Akıllı Bağlantı) ağ eşleştirme ve cihaz bağlama işlemlerini gerçekleştirmek için Mobil uygulama (APP) üzerindeki adımları izleyerek devam ediniz. . Not: Cihaz ağa başarıyla bağlandıktan sonra, otomatik olarak Smart Link(Akıllı Bağlantı) eşleştirme ağ modundan çıkar ve normal bekleme durumuna geri döner.

.

.

Smart Link (Akıllı Bağlantı) eşleştirme ağ modundan zorla çıkmak için [SET] tuşuna 3 saniye boyunca uzun basın.

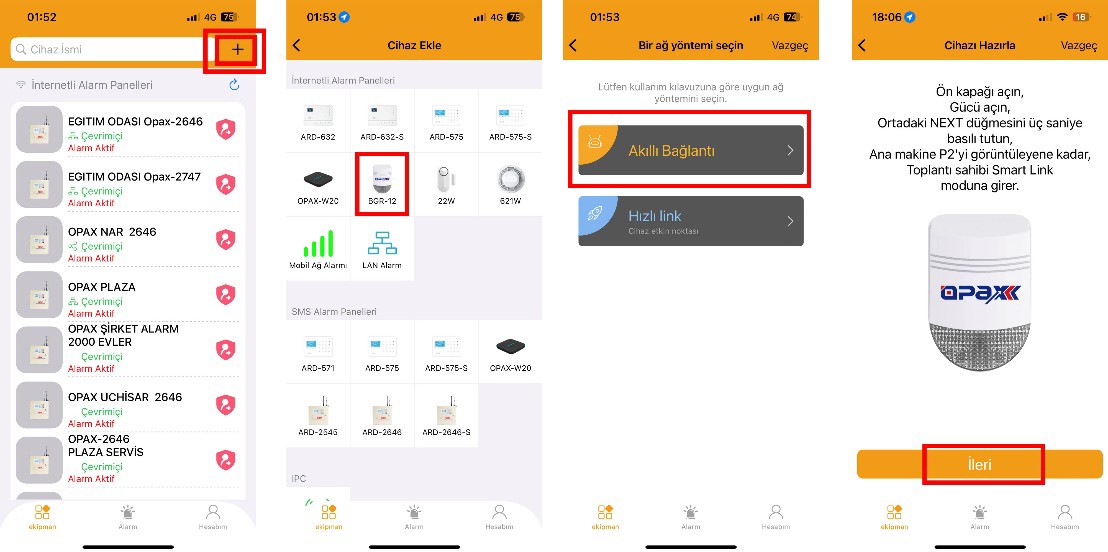

——- IOS IPHONE OPAX MOBİL UYGULAMA SMART LINK (AKILLI) BAĞLANTISI ——

.

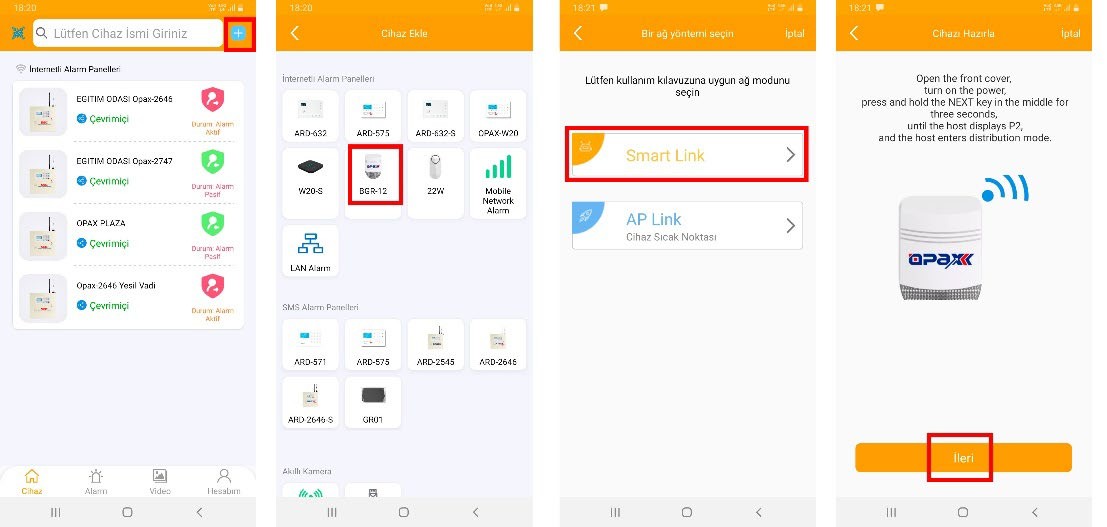

——- ANDROID OPAX MOBİL UYGULAMA SMART LINK (AKILLI) BAĞLANTISI ——

.

.

2. HIZLI LİNK (AP LINK) Tek Tuşla Bağlantı Modu

Cihaz normal şekilde çalışırken, [NEXT ] düğmesine 3 saniye boyunca uzun basın ve kısa bir bip sesi duyun… 1 ton, HIZLI LİNK (AP LINK)

eşleştirme moduna girmek anlamına gelir, daha sonra display Modu “P1” yi gösterecek ve yanıp söner.

Lütfen , HIZLI LİNK (AP LINK) eşleştirme ve cihaz bağlama işlemlerini gerçekleştirmek için Opax Mobil Uygulama APP istemlerini izleyin.

.

.

Not: Cihaz ağa başarıyla bağlandıktan sonra, otomatik olarak HIZLI LİNK (AP LINK) eşleştirme ağ modundan çıkar ve normal bekleme durumuna geri döner.

HIZLI LİNK (AP LINK) eşleştirme ağ modundan zorla çıkmak için [SET] tuşuna 3 saniye boyunca uzun basın.

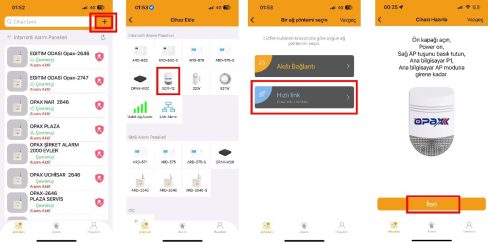

——- IOS IPHONE OPAX MOBİL UYGULAMA HIZLI LINK (AP LINK) BAĞLANTISI ——

.

.

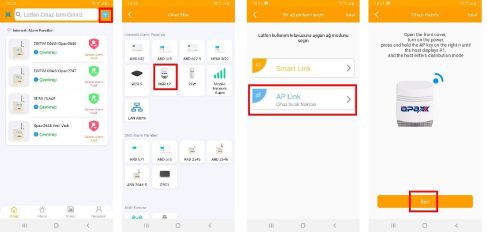

——- ANDROID OPAX MOBİL UYGULAMA SMART LINK (AKILLI) BAĞLANTISI ——

.

.

Cihazı Fabrika ayarlarına geri yüklemek için 2 yöntem vardır: Full Resetleme ve Sadece Ayarları Resetleme.

Aşağıdaki tabloda farklılıklar listelenmektedir.

.

.

Cihaz normal şekilde çalışırken, [SET] ve [NEXT] düğmelerine 3 saniye boyunca uzun basın ve kısa bir bip sesi duyun… Aynı zamanda, Kırmızı LED göstergesi fabrikanın başarıyla geri yüklendiğini gösteren iki kez yanıp söner, Cihaz yeniden başlatılana kadar 5 saniye bekleyin.

Cihaz normal şekilde çalışırken, [SET] ve [AP] düğmelerine 3 saniye boyunca uzun basın ve kısa bir bip sesi duyun… Aynı zamanda, Mavi LED göstergesi iki kez yanıp söner, geri yükleme ayarının başarılı olduğunu gösterir, Cihaz yeniden başlatılana kadar 5 saniye bekleyin.

.

Varsayılan Ayarlar ve değerler aşağıdaki gibidir:

Tablo 2.2 Fabrika Ayarlarını Geri Yükleme

.

OPAX Bgr Serisi Kablosuz Alarm Kurulum Kılavuzu

Bilinmesi Gerekenler

.

Bu sistem gelişmiş bir güvenlik sistemi olmakla birlikte, hırsızlık, yangın veya diğer acil durumlara karşı %100 kesin koruma sunmamaktadır. İster ticari alanlarda isterse evlerde olsun, alarm sistemi herhangi bir sebepten dolayı hırsızlık anında sizi uyaramayabilir. Bir alarm sistemi hırsızlığıa karşı caydırıcılıktır, Hırsızlığa karşı sizi kesin koruma sağlamayı taahhüt etmez.

BGR-12 Wifi Ekonomik Kablosuz alarm sistemidir, kablolu dedektör eklenemez , Sinyal kesicilerden etkilenir ,WIFI internet bağlantınızın kesilmesinde sizi korumayabilir, dedektörlerin pili bittiğinde sizleri koruyamaz bu yüzden mutlaka pil durumunu kontrol etmeyi ihmal etmeyiniz. Kablosuz hareket dedektörlerin pil süresini uzatmak için mutlaka uzun süreli pil dayanımı için algılama Modunu Mode 1 switchine almayı unutmayın ve montajını yapan firmanıza yaptırınız.

Güvenliğiniz için alarm siteminize haftalık veya aylık testlerinizi ve bakımlarınızı mutlaka düzenli olarak yaptırmanızı öneriyoruz. Haftada 1 kez mutlaka alarmını devrede iken , alarmınızı devre dışı bırakmadan giriş yapmanızı bu sayede alarmını test etmeninizi öneriyoruz.

.

Alarm sisteminide kullanıcı ve montajdan kaynaklı meydana gelebilecek bazı durumlar;

.

1.Kullanıcının ihmali nedeniyle panel kurulmadığında , WIFI ağınız  koptuğunda, Sim kartınız Pasif olması durumunda, Telefon Hatlarınızı kesildiğinde sizleri uyaramayabilir. Ayrıca Mobil uygulamayı  paylaştığınız kişilerin alarmı pasif etme yetkisi olduğundan , sadece güvendiğiniz yetkili kişilerle Alarm panelinizi paylaşmanızı tavsiye ediyoruz, Alarm Paneli şifrelerini fabrika ayarlarındaki şifrelerden farklı olarak değiştirilmesi şarttır, sorumluluk tamamen size aittir. Alarm panelinizi asla montajcı firmanızla yada aileniz dışındakilerle asla paylaşmamanızı öneririz, paylaşacağınız her kişi alarmınızı pasif hale getirebilir, tüm kablosuz dedektörlerinizi silebilir, şifrelerinizi değiştirebilir, sirenin çalmasını engelleyebilir, Alarm hareket merkezine sinyal göndermeyi durdurabilir. Mobil uygulama üzerinde Alarm panelinizi paylaşmak demek , paylaştığınız kişinin alarm panelinizi dilediği özellikleri kapatması veya kullanım dışına bırakılması anlamına gelmektedir. Sorumluluk tamamen alarm paneli sahibinin yetkisindedir. Eski sürümlerde Mobil uygulama üzerinden Alarm panelinizin adını gördüğünüz yerin üst tarafında paylaşma simgesi sizde gözüküyorsa ana admin sizsinizdir. Eğer bu ikon gözükmüyorsa bilinki bu panelin ana kullanıcısı farklı bir kullanıcıdadır.Derhal montajını yapan firma ile iletişime geçip , ana admin kullanıcısının kendiniz olmak istediğinizi mutlaka isteyiniz. Ayrıca yeni sürüm Mobil uygulamada IOS app de , alarm panelinizin ismi yazılı olan yeri sola doğru kaydırdığınızda paylaş yazısı çıkıyor, androidde alarm panelinizin modelinin bulunduğu isme basılı tuttuğunuzda paylaş yazısı çıkıyorsa alarmınızın

ana admin kullanıcısı sizsinizdir. Ayrıca paylaş yazısına ikonuna tıkladığınızda alarm panelini kimlerle paylaşıldığını görebilirsiniz.

.
